简单来说，X射线衍射（X-ray Diffraction，XRD），是一种通过对材料进行X射线衍射，分析其衍射图谱（衍射峰的位置、强度和宽度），获得材料的成分、材料内部原子或分子的结构或形态等信息的表征手段。

下面分别从XRD的原理、结构、分析方法和表征应用等方面详细介绍。

1.1 X射线的早期探索历程

关于X射线的发现与研究，是理解其诸多表征技术（XRD、XPS、XAFS等）的基础。所以，先简单介绍一下X射线的早期探索历程。

1895年，伦琴在研究阴极射线管时，发现管的阴极能放出一种有穿透力且肉眼看不见的射线。由于其本质对当时人们而言是一个“未知数”，故称为X射线。也由此，展开了对X射线的广泛研究。由于X射线的重大意义和价值，所以人们又以它的发现者的名字为其命名，称之为伦琴射线。

1908年~1911年，Barkla发现：物质被X射线照射时，会产生次级X射线。次级X射线由两部分组成，一部分与入射的初级X射线性质相同，另一部分则完全由被照射物质的元素种类决定，即每种元素都能发出各自的“指纹”谱线，即特征X射线（也叫标识谱）。同时，还发现不同元素对X射线的吸收能力随能量变化呈突变式跳跃，即存在特定的吸收限。这些发现初步揭示了X射线与物质相互作用的复杂性：X射线不仅能穿透物质，还能与物质发生相互作用，如激发效应（被照射物质会发出特征X射线）；吸收效应（每种元素对X射线的吸收不是连续的，存在特定的吸收限）。

真正将X射线引入晶体微观世界大门的，是1912年冯·劳厄的开创性实验。他基于晶体晶格常数与X射线波长相近的直觉，让X射线透过CuSO4晶体，在照相底片上形成对称分布的若干衍射斑点，称为劳厄斑。该发现成功证明了X射线是一种电磁波，更重要的是，它显示出X射线波长与晶体内部原子周期排列之间的内在联系，即晶体可作为X射线的天然光栅。

就在劳厄的工作发表后不久，布拉格父子对此作出了更简洁深刻的解释。他们将劳厄斑视为晶体中特定原子面簇对X射线的“反射”结果，并提出著名的布拉格定律。该定律不仅能很好解释劳厄斑的形成，更构建了利用衍射几何关系反推晶体原子层间距d的定量桥梁。（后面详细介绍）

紧随着理论突破，实验研究也迅速推进。1913年~1914年，莫莱特系统研究了多种元素的特征X射线光谱，发现特征谱线的频率与原子系数Z之间存在线性关系，即莫莱特定律。这一工作不仅从更深层次确立了元素周期律，也使得X射线特征光谱成为鉴定元素成分的工具。同年，埃瓦尔德提出倒易点阵概念与反射球构造方法，为理解和计算晶体衍射方向提供了更强大的几何工具。

1.2 XRD的原理及结构

XRD表征技术的本质，是利用X射线的波动性及其与晶体内周期排列原子的相互作用，通过分析衍射信号在空间中的分布，来反推物质内部原子排列的信息。其原理可分解为以下几个物理过程：

（1）X射线的产生。 由于X射线是高能电磁波，所以必由高能过程产生。而X射线产生的原理，在于高速运动的电子突然减速，其动能以X射线的形式释放出来。如早期伦琴的研究，X射线可通过高速电子轰击金属靶材产生；又比如同步辐射，是由被加速的电子在磁场偏转力作用下做圆周运动，在圆周切线方向产生包括从红外至硬X射线各个频段的辐射。

在XRD衍射仪器中，X射线的产生由X射线管完成。X射线管实质上就是一个内部高度真空的二极管，加热的钨丝阴极发射热电子，在高压电场（通常为20~60kV）作用下加速定向运动，轰击阳极金属靶（如Cu、Mo、Co等）。当高能电子使靶材原子相互作用时，便会辐射出X射线。

辐射出的X射线可以分为连续X射线和特征X射线两类。这两类射线是基于两种不同的机制产生的。

连续X射线是具有连续波长的X射线，是高速电子轰击阳极金属靶时，电子在与靶原子碰撞中突然减速，损失的能量以X射线形式释放出来的。这是连续X射线的经典物理学解释。这种X射线的能量连续分布，与可见光类似，也叫多色X射线。

实验指出连续X射线具有以下特点：射线从最小值λ0（称为短波极限）长波方向伸展，强度在λm处有一最大值。在一定条件下，连续X射线谱的强度分别与管电流i、管电压V以及靶材原子序数U有关。

不过实际上哈，目前还没有一个简洁理论可以对连续光谱变化的现象给予全面的解释，但应用量子理论可以简单说明为什么连续光谱具有一个短波极限λ0。该理论认为，当能量为eV的电子和物质相碰撞产生光量子时，光量子的

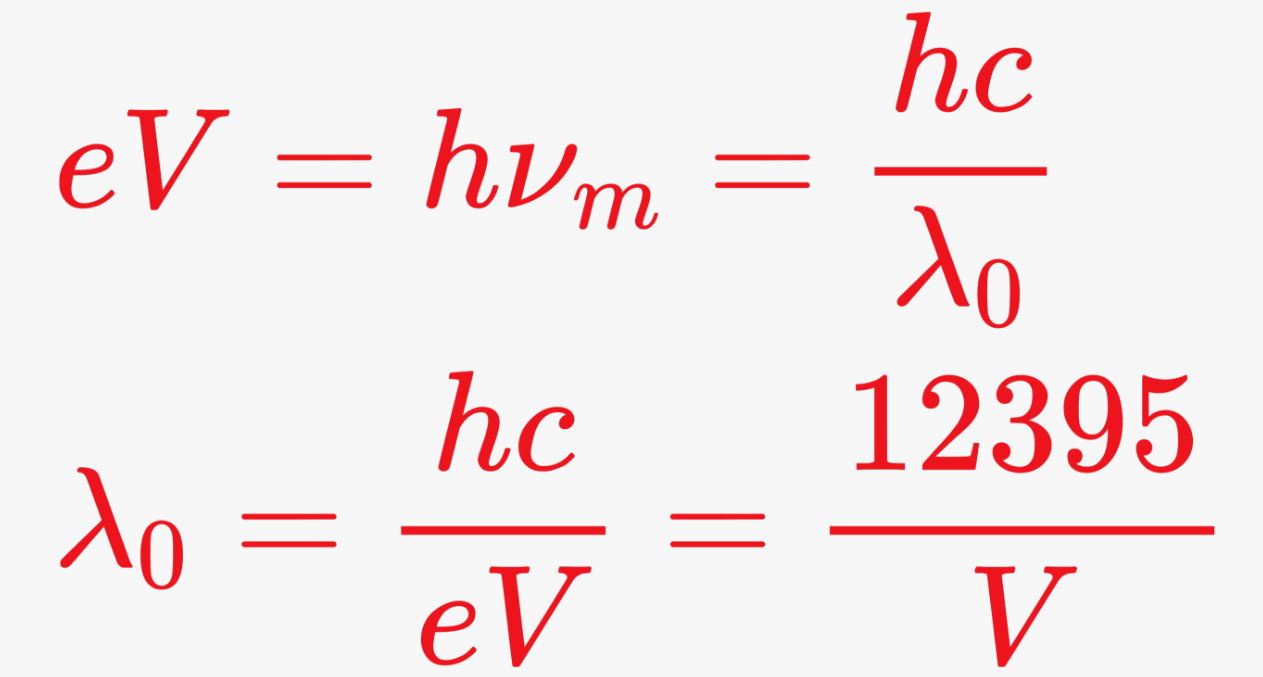

能量至多等于电子的能量，因此辐射必定有一个频率上限vm，该上限值由下式决定：

式中h为普朗克常数，c为光速；V单位为伏特，λ波长为埃。

如果一个电子射入物质后在发生有效碰撞（产生光量子）之前速度有所降低，则碰撞产生光量子的能量就会减小。由于多种因素使得发生有效碰撞的电子速度可以从零到初速连续的取值，因而出现了连续光谱，其波长自λ0向长波方向伸展。但量子论仍有缺陷，并不能解释出能量从电子传递到光子的机制。

特征X射线是出现在连续谱上的几条具有一定波长的、强度很高的谱线，但它只占X射线管辐射总能量的很小一部分，由于它和可见光中的单色光相似，也叫单色X射线。特征X射线的波长和X射线管的工作条件无关，只取决于阳极靶材组成元素的种类，是阳极元素的特征谱线。

特征X射线的产生与阳极靶物质的原子内部结构紧密相关。原子系统内的电子按泡利不相容原理和能量最低原理分布于各个能级。阴极射线的电子流轰击到阳极靶面，若能量足够高，靶内一些原子的内层电子会被轰出，使低能级出现空位，系统能量升高，处于不稳定激发态（K壳层电子被轰出称为K激发态，L层电子被轰出称为L激发态，依次类推）。较高能级上的电子将向低能级上的空位跃迁，多余能量则以光量子的形式辐射出。

处于K激发态的原子，不同外层的电子（L、M…层）向K层跃迁时放出的能量各不相同，产生的一系列辐射统称为K系辐射。同理，L层电子被击出后，原子处于L激发态，所产生一系列辐射则统称为L系辐射，依次类推。

基于上述机制产生的X射线，其波长只与原子处于不同能级时发生电子跃迁的能级差有关，而原子的能级是由原子结构决定的，因此，这些有特征波长的辐射将能够反映出原子的结构特点，就称之为特征光谱。

参与产生特征X射线的电子层是原子的内电子层，这些内层电子几乎只受原子核影响，能量基本由原子核决定，与外层电子无关（外层电子主要决定原子的化学性质及紫外、可见光谱)。因此，元素的X射线特征光谱比较简单，且随原子序数作有规律的变化，特征光谱只取决于元素的种类而与物质处于何种化学或物理状态无关。

各系X射线特征辐射都包含几个很接近的频率。例如，K系辐射包含Kα1、Kα2和Kβ三个频率，Kα1、Kα2波长非常接近，相距0.004埃，实际使用中几乎分不开，统称为Kα线。Kβ线比Kα线频率要高，波长要短一些。Kα线是电子由 L层跃迁到K层时产生的辐射，而Kβ线则是电子由M层跃迁到K层时产生的。实际上L、M等能级又可分化成几个亚能级，依照选择法则，在能级之间只有满足一定选律要求时跃迁才会发生。例如跃迁到K层的电子如果来自L层，则只能从LⅡ和LⅢ亚层跃迁过来；如果来自M层，则只能从MⅡ及MⅢ亚层跃迁过来。所以，Kα线就有Kα1和Kα2之分，Kβ线理论上也应该是双重的，但Kβ线的两根线中有一根非常弱，因此可忽略。

各个系X射线的相对强度与产生该射线时能级的跃迁几率有关。由能级可知Kβ辐射的光子能量大于Kα的能量，但K层与L层相邻，故L层电子填充几率大，所以Kα强度大于Kβ。而在Kα线中，Kα1的强度又大于Kα2的强度。Kα1、Kα2和Kβ三线的强度比约为100﹕50﹕22 。考虑到Kα1的强度是Kα2强度的两倍，所以，Kα的平均波长应取两者的加权平均值：

X射线穿过物质之后，强度会衰减，这是因为X射线同物质相互作用时经历各种复杂的物理、化学过程，从而引起各种效应转化了入射线的部分能量。

实验证明，X射线穿透物质后的强度衰减与在物质中经过的距离成正比。假设入射线的强度为I0，进入一块密度均匀的吸收体，在x处时其强度为Ix，当通过厚度dx时强度的衰减为dI，定义μ为X射线通过单位厚度时被吸收的比率，则有：

式中μ称为线吸收系数，x为试样厚度。我们知道，衰减至少应被视为物质对入射线的散射和吸收的结果，μ应是这两部分作用之和。但由于因散射而引起的衰减远小于因吸收而引起的衰减，故通常直接称μ为线吸收系数，而忽略散射的部分。

进一步，上式可写为

式中ρ为吸收体的密度，(μ/ρ)称为质量吸收系数，它是物质固有的特性，对于一定波长的入射X射线，每种物质都具有一定的值。质量吸收系数常用μ*或μm来表示。

X射线被物质吸收的性质与物质的化学组成有关。在理想情况下，作为一级近似，元素的μm可认为与元素的物理化学状态无关，由两种元素以上组成的化合物、混合物、溶液等物质的质量吸收系数μm可以由各组成元素的μ/ρ进行线性加和得到。假定物质的各组成元素的μ/ρ分别为(μ1/ρ1)、(μ2/ρ2)、(μ3/ρ3)… 其质量百分数分别为x1、x2、x3 … 则物质的μm可按下式计算：

元素的吸收系数是入射线的波长和吸收元素原子序数的函数。对于一种元素其质量吸收系数μm随着波长的变化有若干突变，发生突变的波长称为吸收限（或称吸收边）。

在各个吸收限之间质量吸收系数随波长增加而增大。所以短波长的X射线（所谓硬X射线）穿透能力大，而长波长的X射线（所谓软X射线）则容易被物质吸收。对于X射线的实验技术来说，最有用的是第一吸收限，即K吸收限。质量吸收系数随着波长的变化有突变的原因，也就是元素特征光谱产生的原因。当入射X射线的能量足够把内层电子轰出时（即光电效应），能量便被吸收，并会部分转化为元素二次辐射的能量。各个吸收限之间的区域内质量吸收系数符合下面的近似关系：

式中K为常数，对于给定的波长λ，μm随Z的增大也有类似规律。

也由上分析可知，如果所用X射线波长较短，正好小于样品组成元素的吸收限，则X射线将被大量吸收，产生荧光现象；如果所用X射线波长正好等于或稍大于吸收限，则吸收最小。

由于大多数晶体衍射实验都需要使用单一波长的X射线。特征谱线的存在，尤其是强度很大且分得很开的Kα线的存在，给衍射实验带来极大的方便。利用吸收限的性质，选择滤波材料的吸收限刚好在靶材料特征X射线Kα和Kβ辐射波长之间，造成对Kβ线的强吸收，达到滤除Kβ线的目的。以最常用的Cu靶为例，其特征Kα特征谱线的能量约为8.04keV，Kβ线能量约为8.9keV。而Ni片原子序数为28，K吸收边对应X射线能量约8.33keV，从而选择性衰减Kβ线，保留Kα线，实现单色化。

（2）晶体对X射线的衍射。 当一束单色X射线照射到晶体上时，会受到晶体中原子的散射，其中衍射现象是X射线被晶体散射的一种特殊表现。

由于原子在三维空间作周期性排列，且间距与X射线波长相当，这些散射球波之间存在固定的相位关系。根据波的叠加原理，只有在特定方向上，所有原子散射波的相位差为波长的整数倍时，它们才会相互加强，形成可被探测的衍射线；而在其他方向，则因相消干涉而强度为零。

这种由周期性结构引起的选择性的相干散射现象，即为X射线衍射。

每种晶体内部的原子排列方式是唯一的，因此对应的衍射花样是唯一的，类似于人的指纹，因此可以进行物相分析。其中，晶体可能产生衍射的方向决定于晶体微观结构的类型（晶胞类型）及其基本尺寸（晶面间距，晶胞参数等）；而衍射强度决定于晶体中各组成原子的元素种类及其分布排列的坐标。

（3）衍射几何方程。 联系衍射方向X射线衍射方向与晶体结构之间关系的方程有两个：Laue方程和Bragg方程。前者基于直线点阵，而后者基于平面点阵，这两个方程实际上是等效的。

Laue方程：

首先考虑一行周期为a0的原子列对入射X射线的衍射。当入射角为α0时，在αh角处观测散射线的叠加强度。相距为a0的两个原子散射的X射线光程差为a0(cosαh - cosα0)，当光程差等于零或波长整数倍时，散射波的波峰和波谷分别互相叠加而强度达到极大值。光程差为零时，干涉最强，此时入射角a0等于出射角，衍射称为零级衍射。

以此类推。晶体结构作为一种三维的周期结构，设有三行不共面的原子列，其周期大小分别为a0、b0、c0，入射X射线同它们的交角分别为α0、β0、γ0，当衍射角分别为αh、βk、γl，则必定满足下列的条件：

式中h，k，l为整数，称为衍射指标，λ为入射波的波长。

上式是晶体产生X射线衍射的条件，称为laue方程。衍射指标hkl的整数性决定了晶体衍射方向的分立性，每一套衍射指标规定了一个衍射方向。

Bragg方程：

正如布拉格父子所阐述，晶体的空间点阵可划分为一族平行且等间距的平面点阵（hkl），或者称晶面。同一晶体不同指标的晶面在空间的取向不同，晶面间距d(hkl)也不同。

设有一组晶面，间距为d(hkl)，一束平行X射线射到该晶面族上，入射角为θ。

对于每一个晶面散射波的最大干涉强度的条件应该是：入射角和散射角的大小相等，且入射线、散射线和平面法线三者在同一平面内（类似镜面对可见光的反射条件），因为在此条件下光程都是一样的，图中入射线s0在P，Q，R处的相位相同，而散射线s在P'，Q'，R'处仍是同相，这是产生衍射的必要条件。

现在考虑相邻晶面产生衍射的条件。晶面1，2，3… 间距为d(hkl)，相邻两晶面上的入射线和散射线的光程差为：MB＋BN，而MB＝BN＝d(hkl) sinθn，即光程差为2d(hkl)sinθn，当光程差为波长λ的整数倍时，相干散射波就能互相加强从而产生衍射。由此得晶面族产生衍射的条件为：

该式就是著名的Bragg方程，是晶体学中最基本的方程之一。式中n为1，2...等整数，称为衍射级数。

根据Bragg方程，可以把晶体对X射线的衍射看作为“反射”，借用于普通光学中“反射”这个术语，因为晶面产生衍射时，入射线、衍射线和晶面法线的关系符合镜面对可见光的反射定律。但是，这种“反射”并不是任意入射角都能产生的，只有符合Bragg方程的条件才能发生，故又常称为“选择反射”。

据此，每当我们观测到一束衍射线，就能立即想象出产生这个衍射的晶面族的取向，并且由衍射角θn便可依据Bragg方程计算出这组平行晶面的间距（当实验波长也是已知时）。

由Bragg方程，可以知道若要进行晶体衍射实验，其必要条件是：所用X射线的波长λ< 2d。但λ不能太小，否则衍射角也会很小，衍射线将集中在出射光路附近的很小的角度范围内，观测就无法进行。

晶面间距一般在10埃以内，此外考虑到在空气中波长大于2埃的X射线衰减很严重，所以在晶体衍射工作中常用的X射线波长范围是0.5至2埃。

对于一组晶面hkl，它可能产生的衍射数目n决定于晶面间距d，因为必须满足nλ< 2d。若把第n级衍射视为和晶面族hkl平行但间距为d/n的晶面的第一级衍射（依照晶面指数的定义，这些假想晶面的指数为nh，nk，nl，在n个这样的假想晶面中只有一个是实际晶体结构的一个点阵平面），于是Bragg方程可以简化表达为：

由于在一般情况下，一个三维晶体对一束平行而单色的入射X射线是不会使之发生衍射的，如果要产生衍射，则至少要求有一组晶面的取向恰好能满足布拉格方程，所以对于单晶的衍射实验，一般采用以下两种方法：1.用一束平行的“白色”X射线照射一颗静止的单晶，这样，对于任何一组晶面总有一个可能的波长能够满足布拉格方程；2.用一束平行的单色X射线照射一颗不断旋转的晶体，在晶体旋转的过程中各个取向的晶面都有机会通过满足布拉格方程的位置，此时晶面与入射X射线所成的角度就是衍射角

对于无织构的多晶样品（如微晶的聚晶体，很细的粉末等），当使用单色X射线作入射光时，总是能产生衍射的。因为在样品中，晶粒的取向是随机的，所以任意一种取向的晶面总有可能在某几颗取向恰当的晶粒中处于能产生衍射的位置，这就是目前大多数多晶衍射实验所采用的方法，称为“角度色散”型方法。对于多晶样品采用“白色”X射线照射，在固定的角度位置上观测，则只有某些波长的X射线能产生衍射，依据此时的角度大小和产生衍射的X射线波长就能计算得出相应的晶面间距大小，这就是所谓“能量色散”型的多晶X射线衍射方法。Laue方程和Bragg方程只是确定了衍射方向与晶体结构基本周期的关系，通过对衍射方向的测量，理论上可以确定晶体结构的对称类型和晶胞参数。而X射线对于晶体的衍射强度则决定于晶体中原子的元素种类及其排列分布的位置，此外，还与诸多其它的因素有关。

所谓衍射强度是指“积分强度”，积分强度是一个能量概念，一个在理论上能够计算并且实验上也能测量的量。在理论上以检测点处通过单位截面积上衍射线的功率定义为某衍射线的强度（绝对积分强度）。纯物质衍射线强度的表达式很复杂，但是可以简明地写成下面的形式：

式中I0为单位截面积上入射的单色X射线功率；|F|称为结构因子，是晶格内全部原子散射的总和，取决于晶体的结构以及晶体所含原子的性质。结构因子可由下式求算：

K是一个综合因子，它与实验时的衍射几何条件，试样的形状、吸收性质，温度以及一些物理常数有关。对于粉末衍射仪而言（粉末衍射仪使用时将样品压成平板状，入射线和衍射线对样品平面的交角总是相等的）。

值得一提的是，XRD中会出现某类衍射系统消失的现象，称为系统消光。分为点阵消光和结构消光。这里重点说一下点阵消光。

点阵消光起源于体心或者面心上有附加点阵而引起的结构因子F=0的消光现象。

通过结构因子计算公式可以得到对于简单点阵（每个晶胞内只有一个原子）来说，hkl为任意整数时，均能产生衍射，对于底心点阵来说，只有当h、k全为奇数或全为偶数时才能产生衍射，对于体心点阵，只有当h+k+l为偶数时才能产生衍射，对于面心点阵来说，只有当hkl全为奇数或偶数时才能产生衍射。布拉格方程是XRD分析的基石，它将实验可测的角度θ与材料的微观结构参数d直接联系起来：通过测量衍射峰对应的2θ角，已知波长λ，即可计算出晶面间距d，进而用于物相鉴定和晶体结构解析。

（4）衍射图谱的获取与分析。 为实现上述原理并精确获取衍射数据，X射线衍射仪通常由以下核心部分构成：

（1）X射线发生器。 这是产生稳定X射线源的系统，主要包括X射线管、高压电源和冷却系统。

X射线管是X射线发生器的核心部件，包含阴极灯丝和阳极靶材。常见的靶材有Cu、Co、Fe、Mo等，根据测试材料的不同选择，以避免激发样品的荧光辐射。高压电源可以为电子提供加速稳定高压，通常要求高稳定度以保证入射X射线强度的恒定。冷却系统主要就起到散热的作用，由于电子轰击靶子时，99%以上能量转化为热，因此需要通过冷却系统及时散热，防止靶材熔化和损坏。

（2）测角仪。 测角仪是整台衍射仪的“心脏”，是一台极其精密的角度测量仪。其核心功能是精确控制样品和探测器的角度位置，并确保两者满足衍射几何关系。

在常规的多晶衍射仪中，测角仪采用θ-2θ联动方式工作：样品台绕测角仪中心轴转动θ角，探测器则同步转动2θ角。这种设计保证了无论入射角如何变化，探测器始终接收到与入射线成2θ角的衍射线，且始终满足“入射角等于反射角”的对称衍射条件。

（3）探测器。 用于接收衍射X射线光子并将其转换为电信号。现代XRD主要使用两类探测器，一类是闪烁计数器，另一类是半导体探测器。

（4）数据采集与显示系统。 这个就没啥了，就控制测角仪和探测器的运动、采集衍射强度数据并生成图谱。

最终就可以由仪器测得材料的衍射图谱（强度I-2θ曲线）。通常分析衍射峰的位置、强度及宽度，可以得到丰富的材料信息。这将在下面一小节中详细介绍。

1.3 XRD的分析及应用

在1.2小节中已经提及，晶体的衍射花样主要有两种特征：衍射线在空间的分布规律，以及衍射线的强度。前者由晶体微观结构的类型（晶胞类型）及其基本尺寸（晶面间距，晶胞参数等）决定；后者由晶体中各组成原子的种类及其分布排列的坐标决定。

因此，结合XRD衍射图谱，不仅能够通过待测样品的XRD谱图与标准物质的XRD谱图进行对比，定性分析样品的物相组成；还可以通过对样品衍射强度数据的分析数据，可以完成样品物相组成、结晶度、晶粒尺寸的定量分析。

下面来一一介绍。

定性分析方面，可以用于：

（1）确定样品是非晶还是晶体。

由于非晶样品的内部结构缺乏规则的周期性排列，因此其XRD谱图通常无尖锐衍射峰，整个谱图为宽泛隆起包络线，表现为宽泛的“馒头包”或弥散散射峰，峰宽较大，没有精细的谱峰结构。

而高度结晶的晶体的衍射峰尖锐、窄，半高宽（FWHM）较小，能观察到多个符合晶体结构理论预期的、强度较高的衍射峰，峰的数量和相对强度与标准PDF卡片匹配。并且基线相对平坦、低矮，衍射峰突出于平坦基线上。

（2）确定样品的物相组成及结构变化。

这是XRD最常见的用途之一。晶态物质组成元素或基团如果不同或其结构有差异，它们的衍射谱图在衍射峰数目、角度位置、相对强度以及衍射峰形上会有显著差异。

实验中常常通过XRD判断所合成样品是否为目标产物、是否纯净（即是否为单一物相）；或初步推断改性策略对材料结构方面的影响。

例如，在电催化领域，催化剂的物相结构对电催化性能有很大影响，常常通过不同的改性手段获得不同物相结构。此时就可以用XRD初步判断或筛选符合预期的材料。

举个例子，金红石型RuO2是电解水制氢领域的一种常见阳极氧气析出反应（OER）催化剂，人们通常采用掺杂、异质结、载体等多种策略改善其催化活性及稳定性。

RuO2（参考样品）和Pt原子掺杂的RuO2(Pt-RuO2)的XRD谱图基本一致，衍射峰数目、峰形等基本一致，且与标准卡片基本吻合，表明所合成样品基本为单一物相、并无杂相产生。

但从XRD局部放大图中可以发现，Pt-RuO2的(110)衍射峰负移。依据Bragg方程：2dsinθ=nλ。θ值减小，因此晶面间距d变大，表明大半径的异质原子Pt的引入，引起了RuO2晶格膨胀，导致其晶面间距变大。

同理，引入小半径原子，会引起晶格收缩，导致其晶面间距变小，θ值变大，对应衍射峰正移。

而一个样品由不同化合物复合而成，则该样品的XRD谱图则是由多种物相按比例机械叠加而成。

通过对比三者的XRD谱图，可以发现BiOI-ZnO的XRD谱图一部分与BiOI的特征峰完全吻合，另一部分与ZnO的特征峰完全吻合，表明BiOI-ZnO是由ZnO和BiOI复合而成。

除此之外，XRD谱图也可以区分同一种化合物的不同晶相。Bi2O3由两种不同的晶相组成，一种是α-Bi2O3(JCPDS#65-2366, 单斜)，一种是β-Bi2O3(JCPDS#27-0050, 四方)。

类似的，TiO2也有锐钛矿和金红石等不同晶相，随着加热温度变化，TiO2也可以发生相转变。350℃时仅有锐钛矿的特征峰；温度升高到650℃时，部分锐钛矿相转变为金红石相，首次出现了金红石相的特征衍射峰；温度继续增加，锐钛矿相的衍射峰逐渐降低，金红石相的衍射峰逐渐增加；当温度增加到805℃时，锐钛矿相的特征峰完全消失，表明其完全转变成了金红石相。

像上面这种实时、动态检测真实工况下的结构演变和反应过程的表征技术，称为原位表征技术，如原位XRD、原位XPS等，其突破传统离线分析的局限性，从单一表征迈向多场耦合（如温度、电压、时间等）、多尺度联用，是现代材料科学、化学工程、能源环境等领域的重要分析手段。

当然了，相对于单一表征，原位表征要贵很多哈。

打个比方，原位XRD在能源储存领域占据重要地位，可以通过该技术实时分析电池充放电过程中电极材料的结构演变。充放电过程中，离子在电极材料间的插入和脱出，会导致电极材料的层间距变化，在XRD上就表现为衍射峰的偏移。

此外，XRD还可以用来分析择优取向。在一般多晶体中，每个晶粒有不同的结晶学取向，从整体看，所有晶粒的取向是任意分布的；但在某些情况下，晶体的晶粒在不同程度上围绕某些特殊的取向排列，就称为择优取向。

这个在材料合成领域比较多，因为趋向于合成纳米颗粒、纳米薄片、纳米线等结构，对于同种组成，不同微观形貌的样品，其XRD谱图的特征衍射峰虽然基本一致（因为都是同种晶相），但衍射峰的强度不一样。即择优取向在XRD谱图中体现为特征峰强度的变化。BiOCl制备过程中，乙二醇/水的比例增加，会让其择优取向发生变化，在XRD谱图体现为I110/I001的比值随着乙二醇比例的增加而增加。表明醇水比例越高，BiOCl片越薄。

除了上述定性分析，XRD还可用于定量分析。

（1）样品的平均晶粒尺寸。

晶粒尺寸的计算主要基于Scherrer公式，其计算公式为

式中Dhkl为垂直于衍射晶面(hkl)方向的平均晶粒尺寸；k为Scherrer常数，通常取值0.89（当β为衍射峰半高宽时）或1.0（β为衍射峰积分宽度时）；λ为X射线的波长，一般是Cu靶的Kα射线，λ=0.15418nm；β为衍射峰的半高宽，需扣除仪器宽化效应；θhkl为对应衍射晶面的布拉格角。

基于Scherrer公式计算晶粒尺寸的原理为：当X射线照射到晶体样品时，晶体中的原子会散射X射线，产生衍射现象。对于理想的大晶粒，衍射峰通常较尖锐；而当晶粒尺寸减小到纳米尺度时，晶粒的有限尺寸会导致衍射峰变宽。这种宽化程度与晶粒尺寸成反比关系，即晶粒越小，衍射峰越宽。

注意，谢乐公式一般适用于晶粒尺寸在3-200 nm范围内的样品。对于较大晶粒（>200 nm），衍射峰宽化效应不明显，该公式可能不适用。

当颗粒为单晶时，测出来的平均晶粒尺寸即为颗粒尺寸；当颗粒为多晶时，测出来的是组成单个颗粒的所有晶粒的平均晶粒尺寸。

（2）样品的相对结晶度。

一般将最强衍射峰积分所得的面积As当作计算结晶度的指标，与标准物质积分所得面积Ag进行比较：

（3）物相含量的定量分析。

分别有K值法（RIR法）和Rietveld全谱精修定量法两种方法。

1：1混合的某物质与刚玉（Al2O3），其最强衍射峰的积分强度之比定义为RIR值。将物质的积分强度比上RIR值来换算为Al2O3的积分强度，即可得到物相含量。对于混合物来说，按照该方法将物质中所有的组分都换算出来，最终特定物相组分的百分量就可以通过归一化的方法得到。
